铝合金氧化膜受热或者变形而产生裂纹的问题一直困扰着业界。比如，某著名品牌的电视机边框，阳极氧化后还要做丝印logo,需要经受150度、30min左右的高温烘烤制程。因为铝合金与氧化膜膨胀系数与热传系数差异（约5-10倍），从而导致氧化膜在高温过程中开裂现象。

                         电视边框裂纹

本文对氧化膜开裂的判定方法做一下梳理，希望对大家有用。

铝合金氧化膜开裂的检测方法有：直接目视法、手电筒辅助目视法和硫酸铜溶液显色法

一、直接目视法：

通过肉眼直接观察氧化膜是否出现裂纹，见下图。

检查的要点是在非直射光线下，顺着光观察氧化膜，距离为20厘米左右，角度为20度左右。建议尽可能旋转试样从多个角度进行观察，以避免对不明显裂纹的漏判。

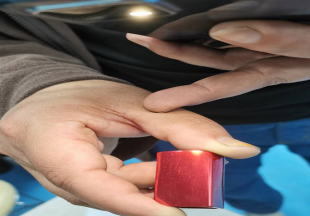

二、手电筒辅助目视法：

借助LED手电筒从不同方向照射氧化膜，角度为20度左右。以光线入射方向与氧化膜裂纹方向垂直时最为清晰。

 三、硫酸铜溶液显色法：

用CuSO4.5H2O 20克,HCl(ρ=1.18g/ml )  20ml(均为分析纯)，定容于1000ml容量瓶中，摇匀。将氧化膜浸泡5分钟，如有裂纹则在氧化膜表面显现棕灰色纹路。

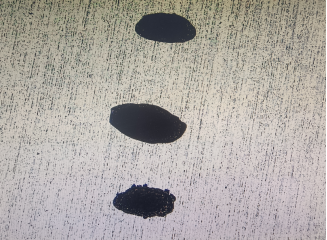

　                    显色前

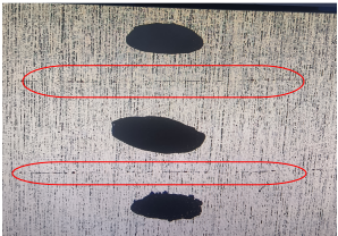

                                   显色后

三种方法的应用范围

直接目视法受人眼的视力、现场工件放置及角度的影响，不易观察出氧化膜裂纹，不是一种很准确的方法，容易产生漏判。

手电筒辅助目视法可以方便、快捷、准确地判定是否产生氧化膜裂纹，便于现场环境下检查，是三种方法中予以推荐的方法。当然，这种方法也是需要一定经验的，有经验的可以很快找到。另外，因为氧化膜的裂纹的分布、形状、长短等外观表现各不相同，有时候也需要多角度、多维度观察，避免漏判。

硫酸铜显色法是实验室条件下的一种检查方法，对于产生细小裂纹有较好的检查效果。

最后，我们最后跟大家推荐一下，深圳万佳原在氧化膜开裂的解决方面有独到的经验。我们精心研制了氧化槽添加剂、耐膜裂封孔剂，对解决氧化膜开裂的问题具有良好的效果。
